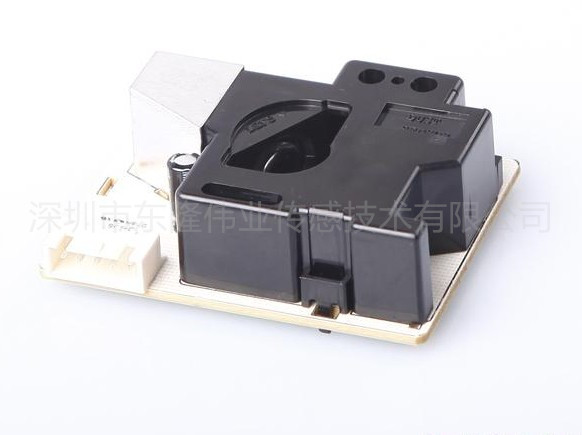

美国GE公司的SM-PWM-01A是一款利用光学方法检测空气中粉尘浓度的粉尘传感器。在粉尘传感器中有一个红外二极管和一个图像传感器，他们的光轴相交，当带灰尘的气流通过光轴相交的交叉区域，粉尘对红外光反射，反射的光强与灰尘浓度成正比。图像传感器检测到灰尘反射的红外二极管发射的红外光，经信号调理电路，输出反应灰尘浓度的脉宽调制信号（PWM）。
GE的SM-PWM-01A粉尘传感器能检测像香烟颗粒大小的颗粒物，也能检测出室内灰尘等大颗粒，通过输出两个不同的脉宽调制信号（PWM）区分不同灰尘颗粒物的浓度。
SM-PWM-01A粉尘传感器优势特点
- 结构紧凑，质量轻(W59x H45x D20 mm,～35g)
- PWM (pulse width modulation)输出(低脉冲输出)
- 能够区分室内香烟等小颗粒和灰尘（花粉，尘埃，毛屑）等大颗粒
- 低脉冲的宽度比例表示颗粒物大小和浓度
- 粉尘传感器通过加热电阻形成恒定的气流
- 无铅和ROHS认证
SM-PWM-01A粉尘传感器典型应用
- 空气中的粉尘监测，室内空气质量监控
- 空气过滤器，空气净化机，空调
- 室外灰尘监测（需要客户特殊的外形结构设计）
- 烟雾报警
SM-PWM-01A粉尘传感器规格书
|
|
规格 |
参数 |
|
1 |
输入电压 |
DC 5V±5%(CN 1: Pin1=GND, Pin3=+5V),纹波＜30mV |
|
2 |
功耗 |
＜100mA±10% |
|
3 |
工作温度、湿度 |
-10～65℃,低于95% RH |
|
4 |
存储温度 |
-30～80℃ |
|
5 |
尺寸 |
W 59× H 45 × D20 (mm) max |
|
6 |
重量 |
～30 g |
|
7 |
检测浓度 |
颗粒物尺寸＞1 μm,浓度:0.01～2.0mg/m3 (粒子计数器浓度40,000～800,000 at 1μm) |
|
8 |
信号输出 |
低脉冲输出 Hi:＞4.5V, Lo:＜0.7V (输入阻抗200KΩ) 建议测量输出的低脉冲占空比(%) 建议测量方法采用计算5sec到30sec粉尘浓度的移动平均的LPO |
|
10 |
最小启动时间 |
在接通电源30秒之后 |
SM-PWM-01A粉尘传感器电气特性
|
绝对最大额定参数 |
|||
|
参数 |
符号 |
范围 |
单位 |
|
电源电压 |
Vcc |
-0.3~7 |
V |
